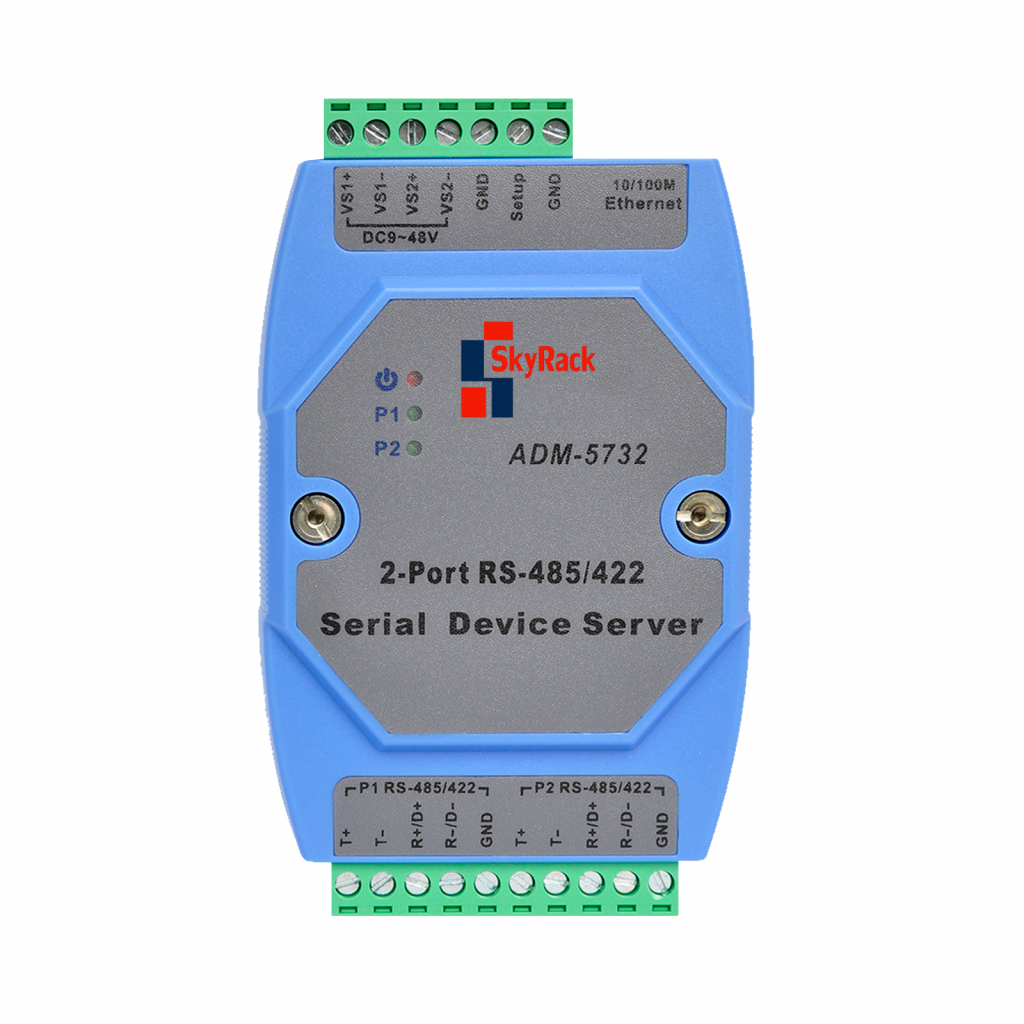

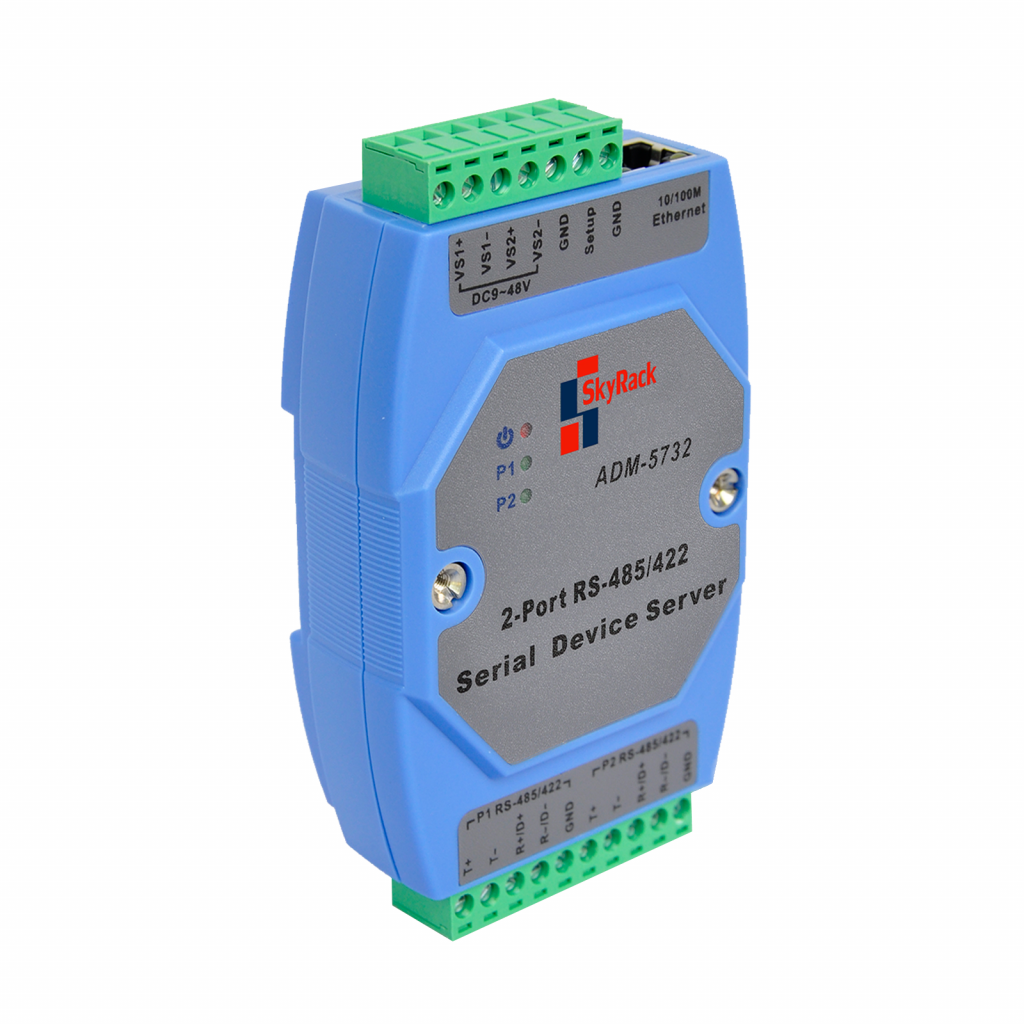

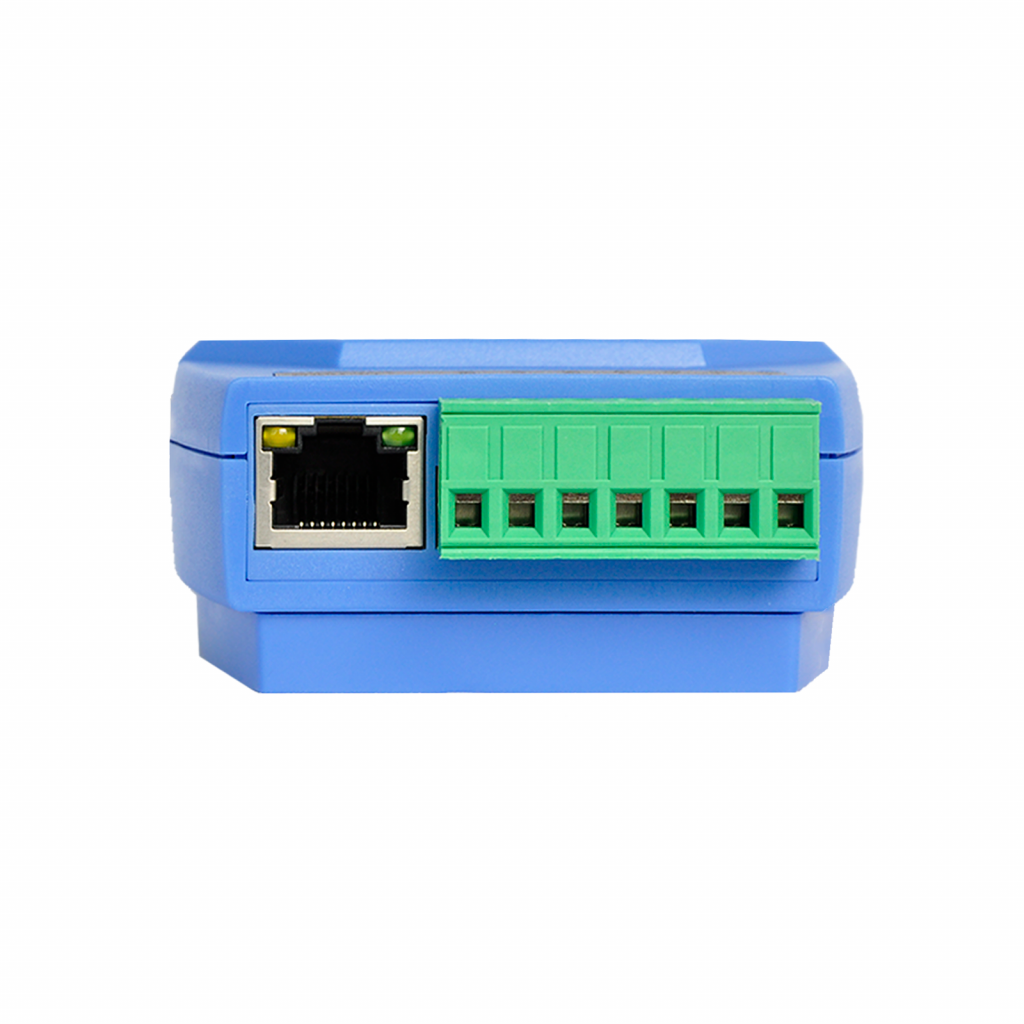

Сервер последовательных устройст ADM-5732

Сервер последовательных устройств семейства ADM, выполняет функции преобразования последовательных портов RS-485/422 или RS-232 в протокол Ethernet TCP/IP. Поддерживает функции TCP-сервера, TCP-клиента, протокола UDP и виртуального последовательного порта.

Общее описание

Особенности и преимущества

1. 1-портовый Ethernet 10/100 Мбит/с

2. Настройка выполняется через Telnet, веб-браузер или программное обеспечение для настройки SDS.

3. Стандартные протоколы TCP/IP и выбор режимов работы.

4. Поддержка режимов TCP-сервера, TCP-клиента, UDP и виртуального COM.

5. Поддержка максимум 4 TCP-соединений.

6. Встроенная защита от электростатического разряда 15 кВ для интерфейсов RS-485/422, RS-232.

7. Выбор направляющей 35MMDIN

Технические характеристики изделия

Интерфейс: Ethernet 10/100 Мбит/с с самоадаптацией (RJ-45)

Протоколы: ARP, TCP, UDP, ICMP, TELNET, HTTP, DHCP, DNS

Связь: полнодуплексная / полудуплексная самоадаптация

Режимы работы: TCP-сервер, TCP-клиент, UDP, режим RealCom

Память FIFO: прием 8 Кбайт и отправка 8 Кбайт

Дальность передачи: <100 метров. Последовательный порт. Контроль четности.

Последовательный порт

ADM-5750: 1-портовый RS-485/422/232 ADM-5732: 2-портовый RS-485/422

RS-232: TXD, RXD, RTS, CTS, GND

RS-422: T+, T-, R+, R-

RS-485: D+, D-

Четность: Нет\Четное\Нечетное\пробел\метка

Биты данных: 6 бит, 7 бит, 8 бит

Скорость передачи данных: от 300 до 230400 бит/с.

Управление потоком: поддержка управления потоком RTS/CTS или отсутствие управления потоком.

Управление направлением: управление направлением потока данных по протоколу RS-485.

Пропускная способность: RS-485/422, максимальная поддержка 32 узлов.

Дальность передачи: RS-485/422 (1000 метров), RS-232 (10 метров)

Защита интерфейса: защита от перенапряжения 1500 Вт, защита от электростатического разряда 15 кВ.

Тип интерфейса: порт RS-232, разъем DB-9 (штекер), клемма RS-485/422.

Источник питания

Входное напряжение питания: от 9 до 48 В постоянного тока (ADM-5732 имеет резервный двойной вход питания).

Потребляемая мощность: 150 мА при 24 В (макс.)

Среда

Рабочая температура: -20 ℃ ~ 75 ℃

Температура хранения: от -40 ℃ до 95 ℃

Относительная влажность окружающей среды: от 5 до 95% (без конденсации).

Габариты

Длина x ширина x высота: 103 x 72 x 27 (мм)
