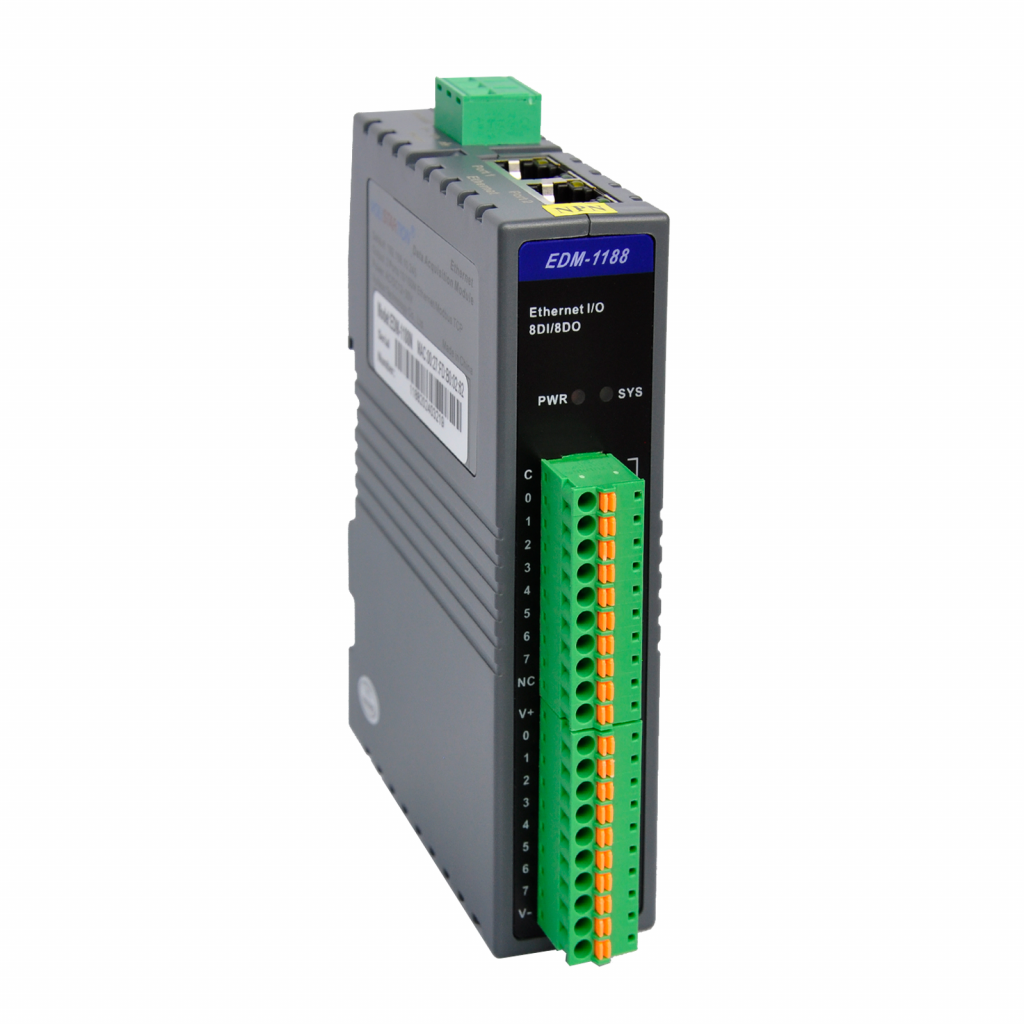

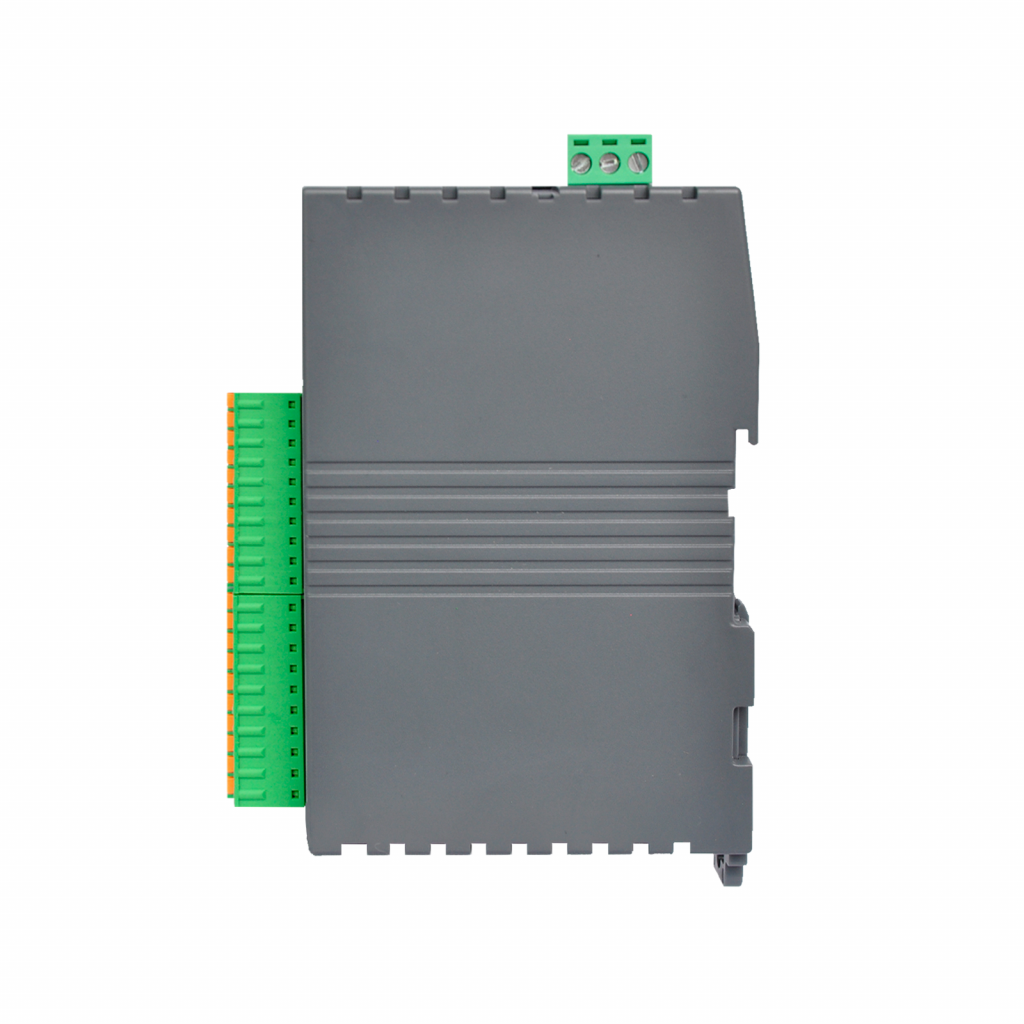

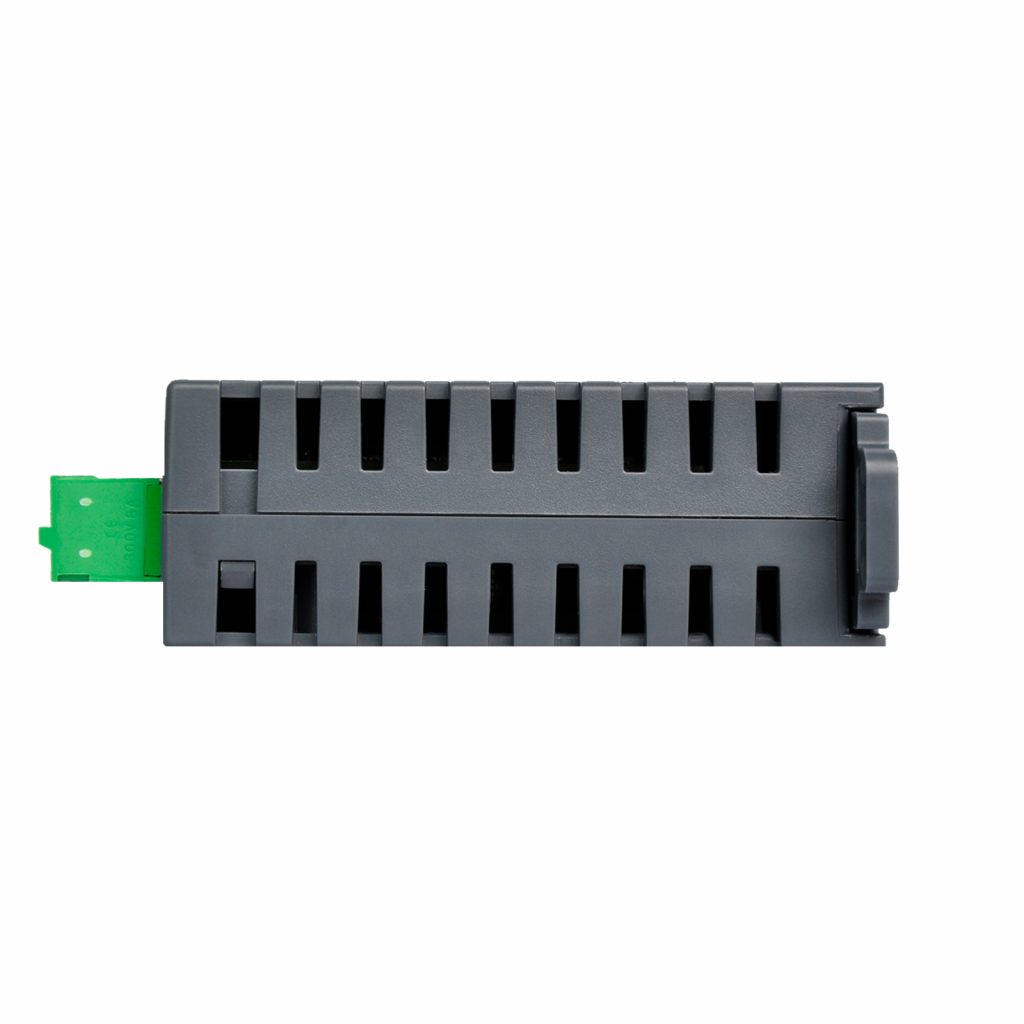

Модуль ввода и вывода 8-канальный EDM-1188N

8-канальный изолированный цифровой/переключательный модуль ввода-вывода, поддерживающий 2 порта Ethernet 100 Мбит/с и протокол Modbus TCP

Особенности

1. Поддерживает 2 порта Ethernet 100 Мбит/с и может использоваться в качестве коммутатора.
2. Поддерживает стандартный протокол Modbus TCP и имеет простую настройку.
3. Поддерживает 1024 цифровых и 256 аналоговых буферов Modbus для удобного обмена данными между главными станциями.
4. Предоставляет программное обеспечение для настройки под Windows для управления модулем, его конфигурации и отладки.
5. Цифровые входы и выходы, питание и связь отображаются светодиодными индикаторами.
6. Поддерживает широкий диапазон напряжений переменного/постоянного тока 10~30 В и имеет защиту от перегрузки по току и перенапряжения.
7. Платообразная конструкция, компактная структура, малый объем и небольшое занимаемое пространство.
8. Интерфейс ввода-вывода использует клеммную колодку кнопочного типа, что обеспечивает быстрое и удобное подключение.
9. Стандартная установка на DIN-рейку 35 мм.

Цифровой вход

1. Количество входных точек: 8
2. Тип входа: Сухой контакт, транзистор NPN или PNP
3. Диапазон входного напряжения: 0: 0~1 В, 1: 10~30 В
4. Фильтрация входного напряжения: 1~65535 мс
5. Частота импульсов: < 200 Гц
6. Счетчик DI: 32-битный
7. Метод изоляции: Цифровой изолирующий чип
8. Напряжение изоляции: 3 кВ среднеквадратичное значение

Цифровой выход

1. Количество выходных точек: 8
2. Тип выхода: NPN или PNP (опционально)
3. Нагрузочная способность:
NPN Макс.: 30 В/0,2 А
PNP Макс.: 30 В/0,5 А, Макс. (один канал): 0,5 А, (общий выходной ток 8 каналов одновременно: 2 А)
4. Метод изоляции: Фотоэлектрическая изоляция
5. Напряжение изоляции: 3 кВ среднеквадратичное
значение

Интерфейс связи

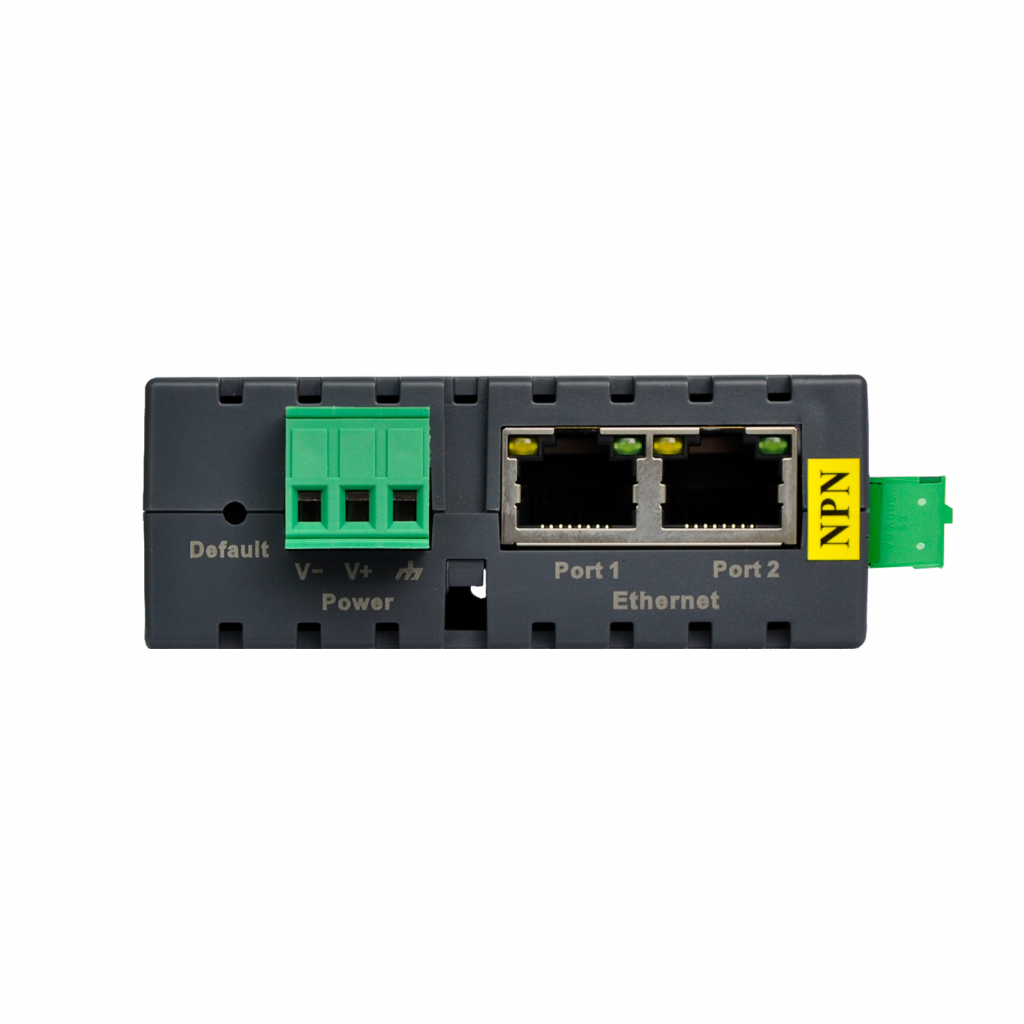

1. Связь: 2-портовый Ethernet 10/100 Мбит/с
2. Протокол: Modbus TCP
3. Тип интерфейса: 2 x RJ45
4. Расстояние: < 100 м
5. Изоляция: Трансформатор
6. Скорость передачи: 100 Мбит/с
7. Количество ведущих устройств: 5

Электрические характеристики

1. Сторожевой таймер: Внутренний программный сторожевой таймер
2. Питание: AC/DC 10~30 В, 24 В при 100 мА (макс.)
3. Защита от обратного подключения / перегрузки по току / перенапряжения
4. Интерфейс ввода/вывода: Клеммная колодка без винтов 3,81 мм
5. Габариты: Длина x Ширина x Высота (мм), 142x96x30 (мм)
6. Материал корпуса: ABS+PC

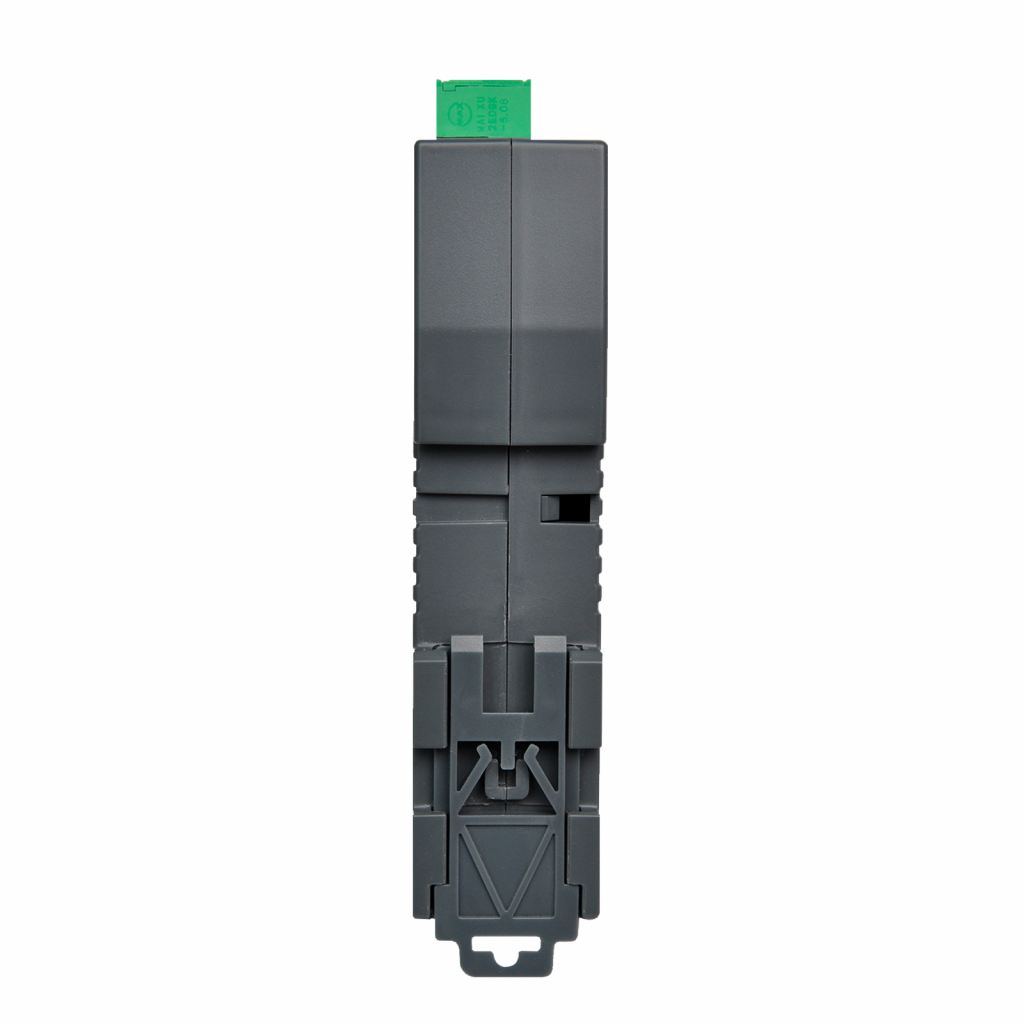

7. Установка: 35-мм DIN-рейка

Экологические характеристики

1. Рабочая температура: -20℃~+70℃
2. Температура хранения 1. Относительная влажность 5%~ 95
%, отсутствие конденсации.
2. Степень защиты IP20. 2.

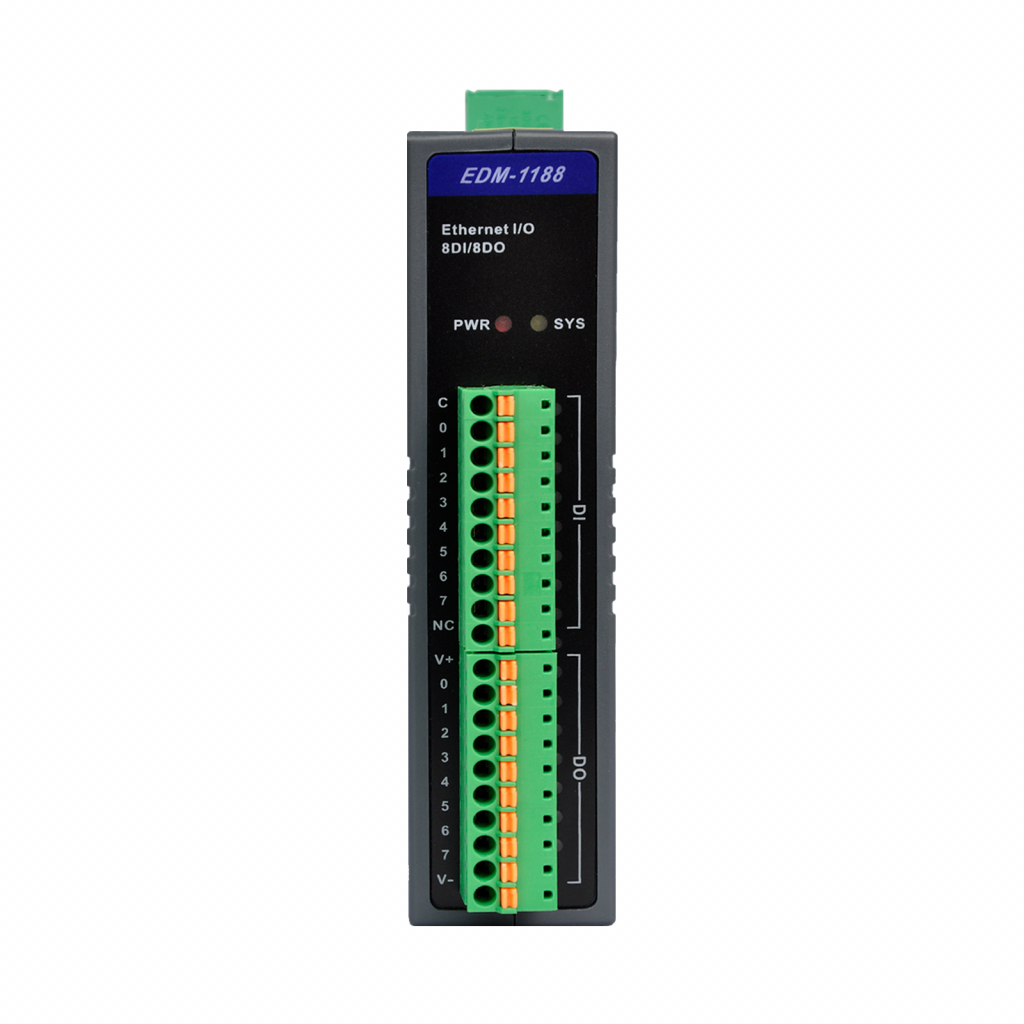

Характеристики индикаторной лампы

1. PWR: индикация питания, индикатор "яркий" означает нормальное питание.
2. SYS: TCP-соединение в порядке, загорается желтый светодиод.
3. DI0~DI7: индикатор цифрового входа, "яркий" вход - 1.
4. DO0~DO7: индикатор цифрового выхода, "яркий" выход - 1.

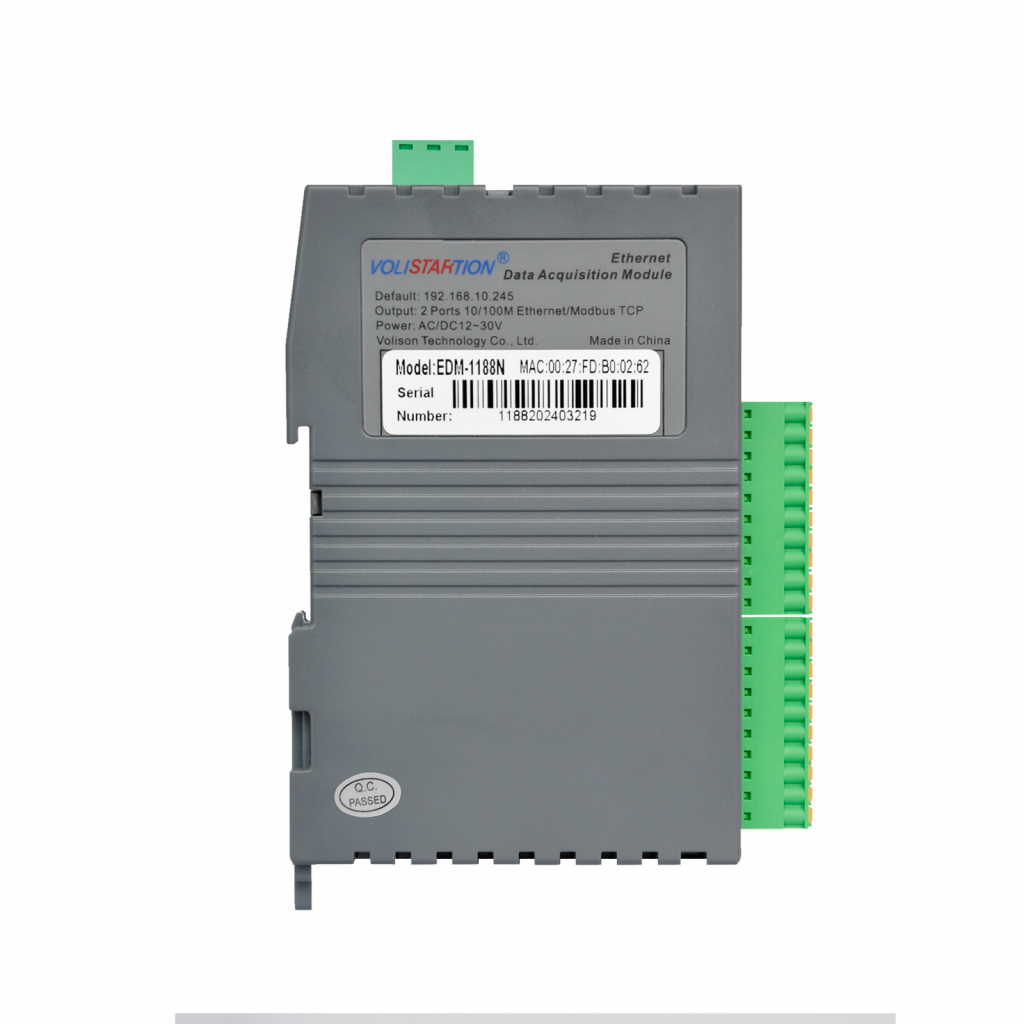

Настройки по умолчанию

1. IP-адрес: 192.168.10.245
2. Маска подсети: 255.255.255.0
3. Адрес шлюза: 192.168.10.1
4. Номер TCP-порта: 502
5. Идентификатор ведомого устройства: 255

Восстановление настроек по умолчанию

Во время работы модуля нажмите и удерживайте кнопку Default в течение 3 секунд, пока индикатор SYS не начнет мигать, затем отпустите кнопку Default, чтобы восстановить регистр конфигурации модуля до настроек по умолчанию.

Определение выбора

EDM-1188N: 8DI+8DO (тип NPN DO)
EDM-1188P: 8DI+8DO (тип PNP DO)
