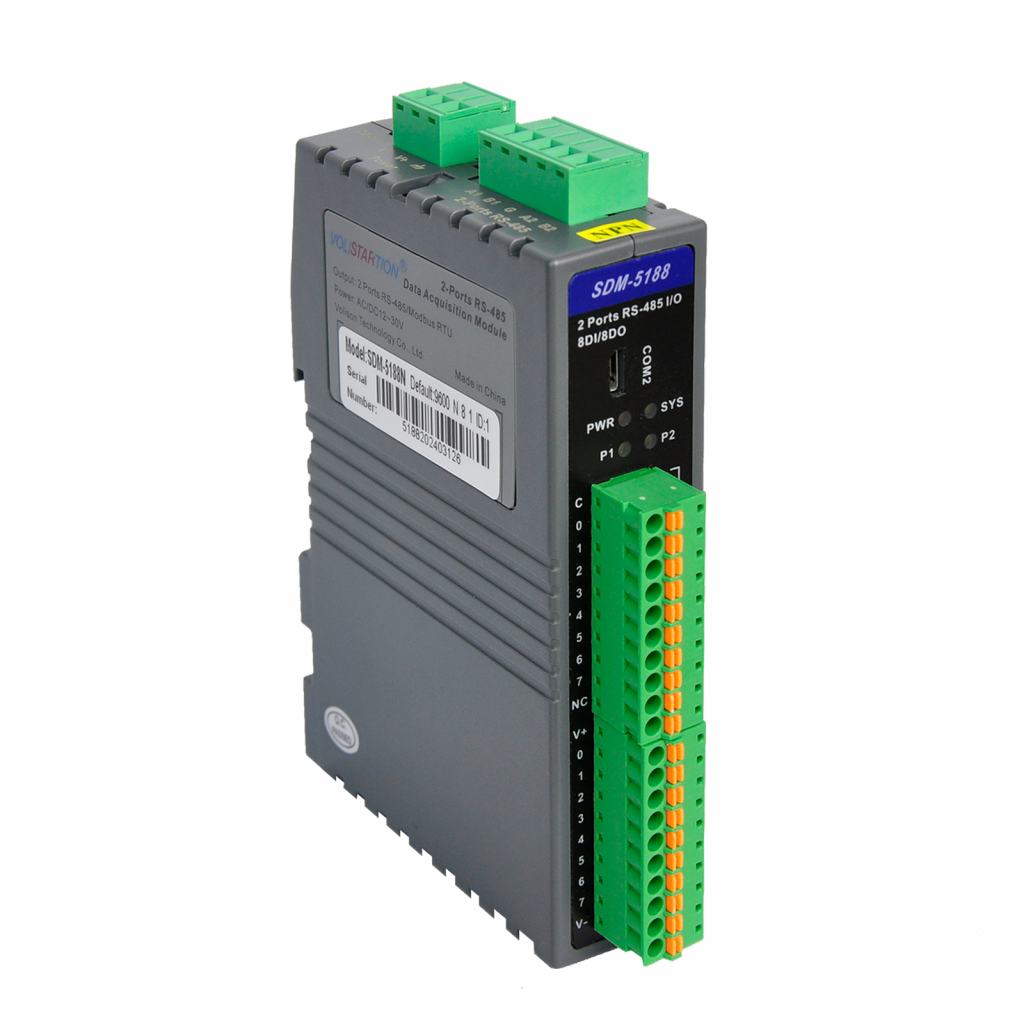

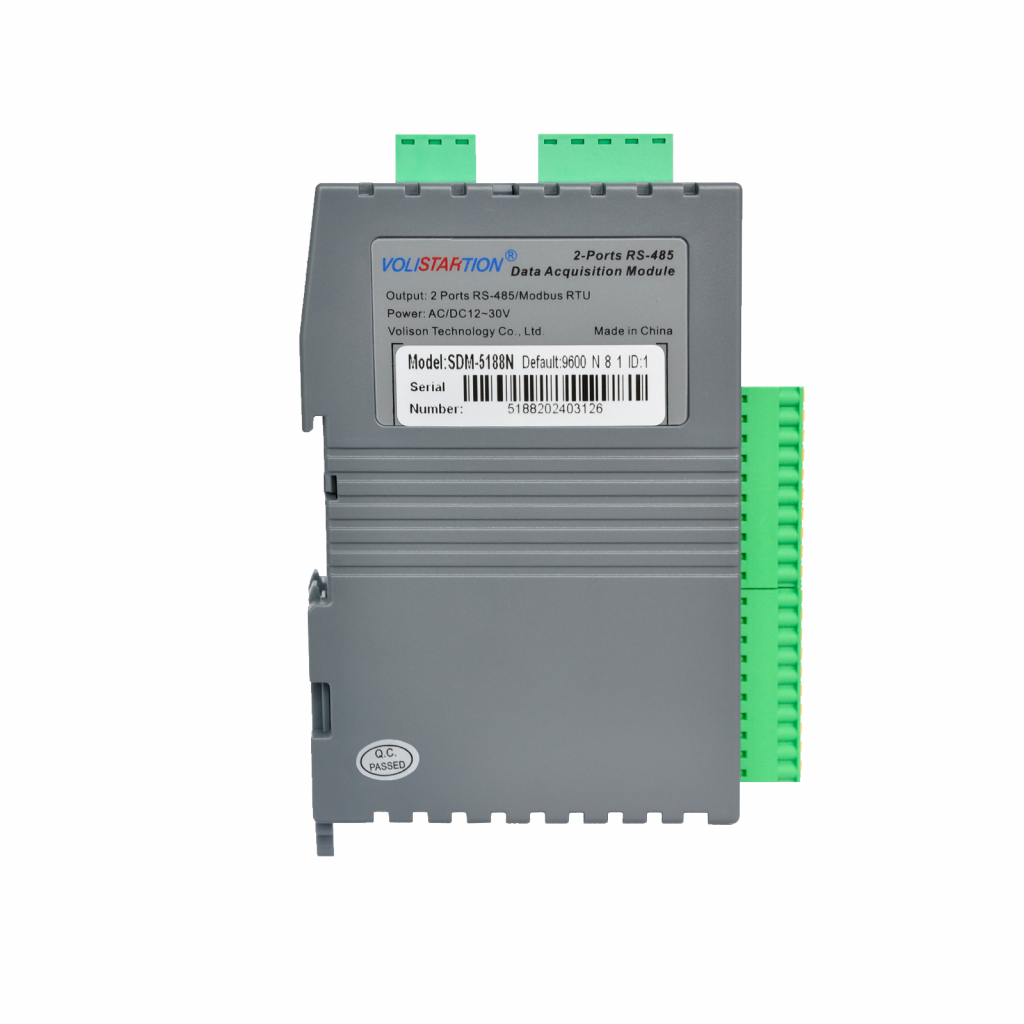

Модуль ввода и вывода 8-канальный SDM-5188N

Описание

SDM-5188N — это 8-канальный изолированный цифровой/переключательный модуль ввода/вывода, широко используемый для сбора сигналов, мониторинга и управления промышленным полевым оборудованием. Он имеет 8 каналов изолированных цифровых входов и 8 каналов изолированных цифровых выходов. В SDM-5188N используются NPN-транзисторы с открытыми коллекторами на выходе, а в SDM-5188P — PNP-транзисторы с открытыми коллекторами на выходе. Интерфейсы связи включают два интерфейса RS-485, позволяющие подключаться к двум различным главным станциям. Он поддерживает стандартный протокол Modbus RTU и может напрямую подключаться к программному обеспечению для конфигурации, ПЛК и промышленным сенсорным экранам DCS.

Характеристики

1. Поддерживает два интерфейса RS-485, которые могут быть подключены к двум разным главным станциям.
2. Поддерживает стандартный протокол Modbus RTU, простая настройка.
3. Поддерживает 1024 цифровых и 256 аналоговых входов/выходов, с расширенным буфером Modbus для удобного обмена данными между главными станциями
4. Предоставляет программное обеспечение для управления модулем, настройки и отладки под управлением Windows.
5. Полная светодиодная индикация цифровых входов/выходов, питания и связи.
6. Поддерживает широкий диапазон напряжений переменного/постоянного тока 10–30 В, обеспечивая защиту от перегрузки по току и перенапряжения.
7. Платообразная конструкция, компактная структура, малый размер и габариты.
8. Интерфейсы ввода/вывода используют кнопочные клеммы для быстрой и удобной проводки.
9. Стандартный монтаж на DIN-рейку 35 мм.

Технические характеристики изделия

(1) Цифровой вход
1. Количество входных каналов: 8
2. Тип входного сигнала: Сухой контакт, NPN или PNP — все варианты приемлемы
3. Диапазон входного сигнала: Низкий уровень: 0~1 В, Высокий уровень: 10~30 В
4. Фильтрация входного сигнала: Минимальное значение 1 мс, может быть установлено программно в диапазоне 1~65535 мс
5. Частота входных импульсов: Менее 200 Гц
6. Счетчик входного сигнала: 32-битный
7. Метод изоляции: Оптическая изоляция
8. Напряжение изоляции: 3 кВ среднеквадратичного значения
(2) Цифровой выход
1. Количество выходных каналов: 8
2. Тип выходного сигнала: NPN или PNP (выбирается)
3. Нагрузочная способность выхода: NPN Макс.: 30 В/0,2 А
PNP Макс.: 30 В/0,5 А; Максимальный ток 0,5 А на канал, максимальный ток 2 А на 8 каналов.
4. Метод изоляции: оптоизоляция.
5. Напряжение изоляции: 3 кВ среднеквадратичного значения

Параметры интерфейса

1. Протокол связи: MODBUS-RTU

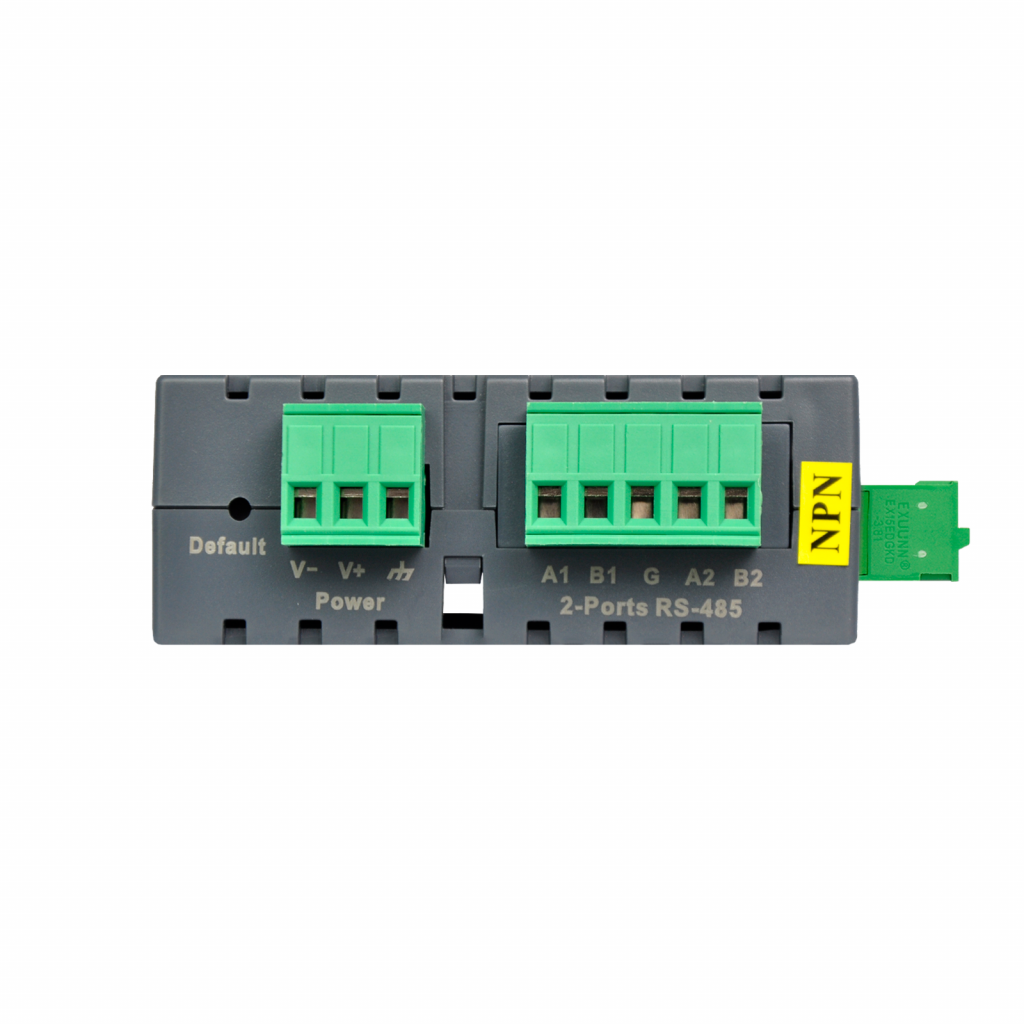

2. Тип интерфейса: 2-канальный цифровой изолированный интерфейс RS-485 (поддерживает 2 ведущие станции), COM2 поддерживает мультиплексирование RS-485 и USB.
3. Защита интерфейса: защита от перенапряжения 600 Вт, защита от электростатического разряда 15 кВ, защита от изоляции 1500 В.
4. Скорость передачи данных: 1200 бит/с, 2400 бит/с, 4800 бит/с, 9600 бит/с, 19200 бит/с, 38400 бит/с, 57600 бит/с, 115200 бит/с.
5. Бит четности: без четности, четная четность, нечетная четность.
6. Параметры по умолчанию: 9600, N, 8, 1 (скорость передачи и бит четности могут быть изменены)

Электрические параметры

1. Сторожевой таймер: внутренний программный сторожевой таймер
2. Питание: переменный/постоянный ток 10~30 В, 24 В при 100 мА (макс.).
3. Защита питания: защита от обратного подключения, защита от перегрузки по току и перенапряжения.

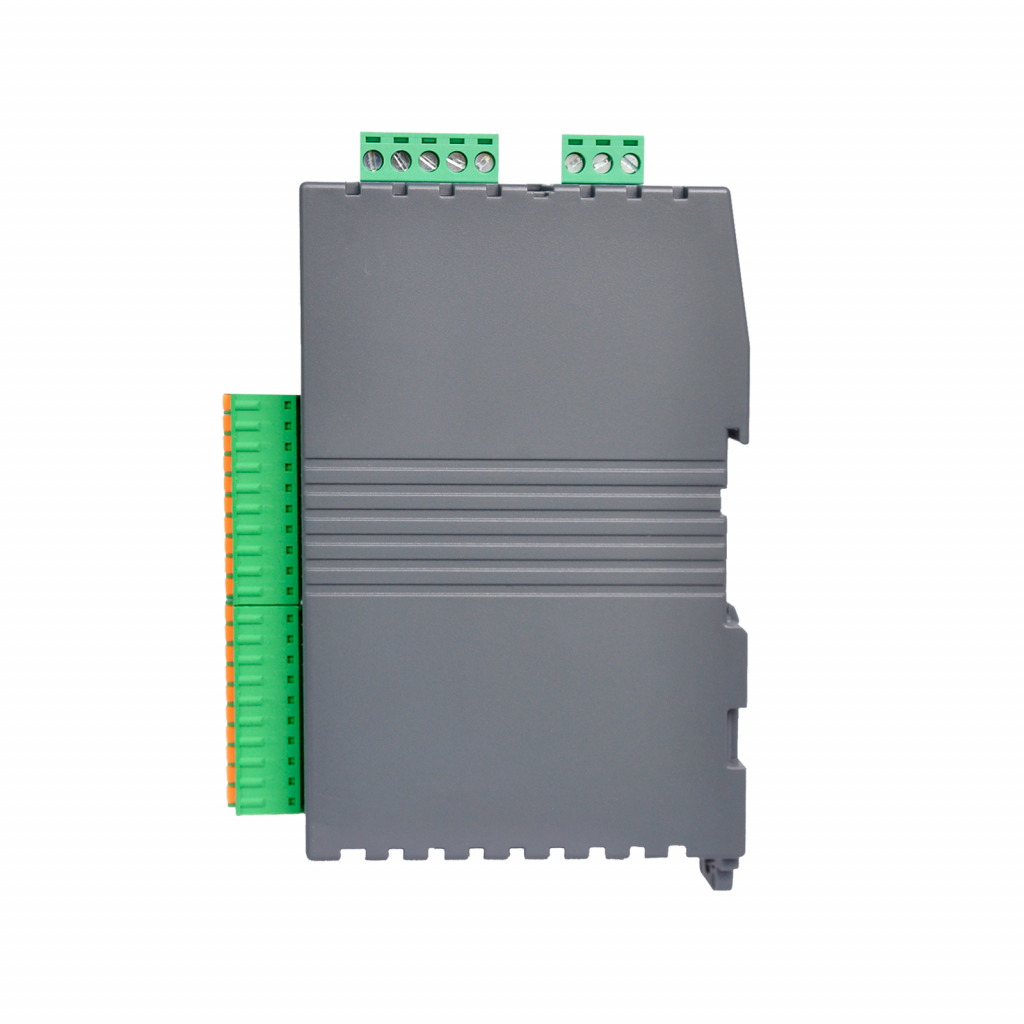

4. Способ подключения ввода/вывода: клеммная колодка с кнопочным креплением 3,81 мм без винтов.
5. Габариты: длина x ширина x высота (мм), 142x96x30 (мм).
6. Материал корпуса: промышленный огнестойкий пластиковый корпус из сплава ABS+PC.

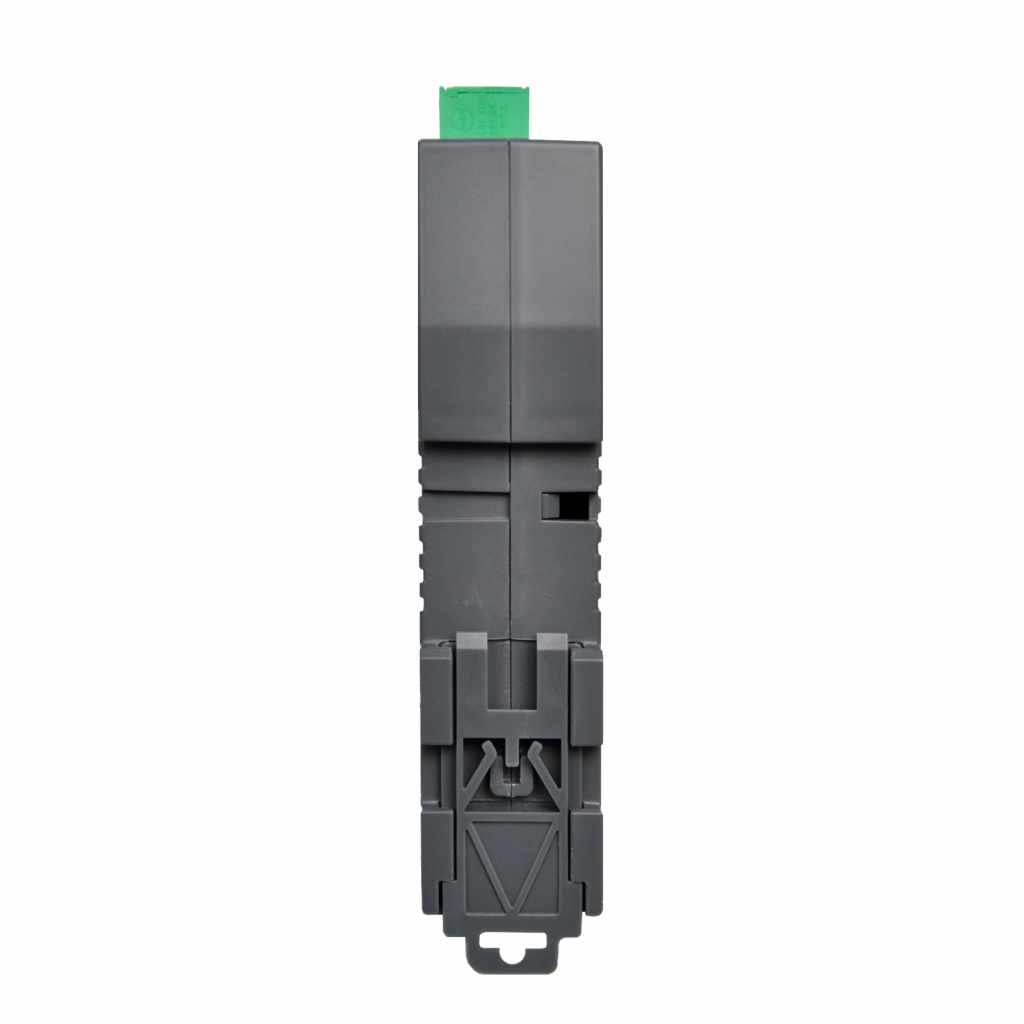

7. Способ установки: стандартный монтаж на DIN-рейку 35 мм.

Экологические параметры

1. Рабочая температура: -20℃ ~ +70℃.
2. Температура хранения: -40℃ ~ +85℃
3. Относительная влажность: 5% ~ 95%, без конденсации
4. Уровень защиты: IP20

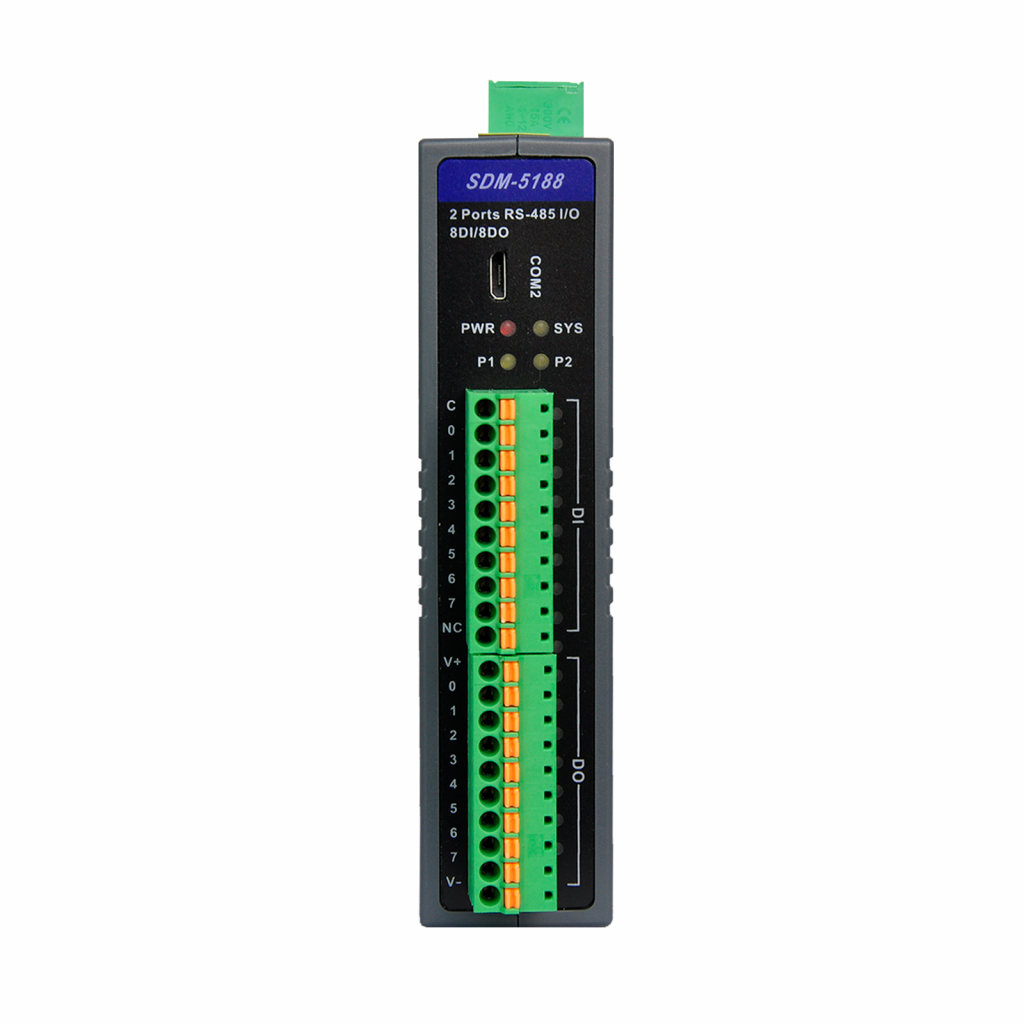

Определение индикаторов модуля

1. PWR: красный индикатор при нормальном питании, выключен при отсутствии питания
2. SYS: мигает при инициализации модуля, выключен при работе модуля
3. P1, P2: мигают при связи с портом RS-485, выключены при отсутствии связи
4. DI0~DI7: индикатор цифрового входа, горит/переключает вход 1
5. DO0~DO7: индикаторы цифрового выхода, горит/переключает выход

Используются параметры связи по умолчанию
Если параметры связи модуля (адрес модуля, скорость передачи данных, четность) забыты, нажмите и удерживайте кнопку восстановления параметров по умолчанию в течение 3 секунд во время работы модуля. Индикатор SYS начнет мигать, и параметры конфигурации будут восстановлены до заводских настроек. В данный момент параметры связи модуля равны (9600, N, 8, 1), а адрес модуля — 01.
Определение выбора
SDM-5188N: 8DI+8DO (тип NPN DO)
SDM-5188P: 8DI+8DO (тип PNP DO)
