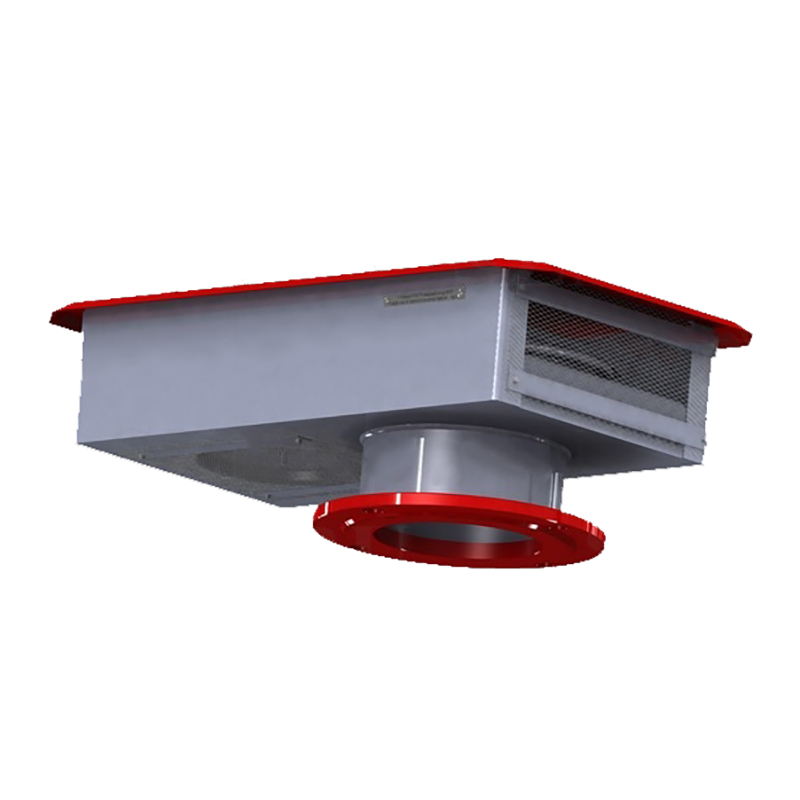

Дыхательный клапан 50

Совмещенный механический дыхательный клапан (СМДК) сокращает потери от испарения нефтепродуктов путём герметизации газового пространства резервуара. Из-за своей ограниченной пропускной способности, в настоящее время, на вертикальных цилиндрических резервуарах дыхательные клапаны СМДК практически не применяется, уступив свое место клапану КДС-3. Совмещенные механические дыхательные клапаны в основном используются на горизонтальных стальных резервуарах.

Для устранения возможности проникновения пламени в резервуар через клапан предусмотрен встроенный огневой предохранитель.

При необходимости, диапазоны давления срабатывания клапана могут регулироваться под специально заданные значения.

Предусмотрены защитные сетки для защиты от засорения вентиляционных отверстий.

Горловины тарелок затворов давления и вакуума клапанов СМДК 50, СМДК 100 и др., а также их рабочие поверхности изготовлены изнепримерзающих материалов в соответствии с ПБ 09-560 п.п. 2.6.13.

Фланец СМДК 50 в исполнении «шип-паз» (комплектация «Эксперт») обеспечивает герметизацию фланцевого соединения СМДК с монтажным патрубком.

Дыхательный клапан СДМК 50 имеет крепежные элементы, выполненные по требованиям ОСТ 26-2043-91 специально для применения в химической, нефтехимической и других смежных отраслях промышленности.

ОСТ 26-2043-91 «Отраслевой стандарт. Болты, шпильки, гайки и шайбы для фланцевых соединений»;

ПБ 09-560-03 «Правила промышленной безопасности нефтебаз и складов нефтепродуктов».

По устойчивости к воздействию климатических факторов внешней среды патрубки вентиляционные изготавливаются в исполнении У, УХЛ, ТС, ТВ категории размещения 1 по ГОСТ 15150-69.
