Шлюз промышленный Modbus RTU

Общее

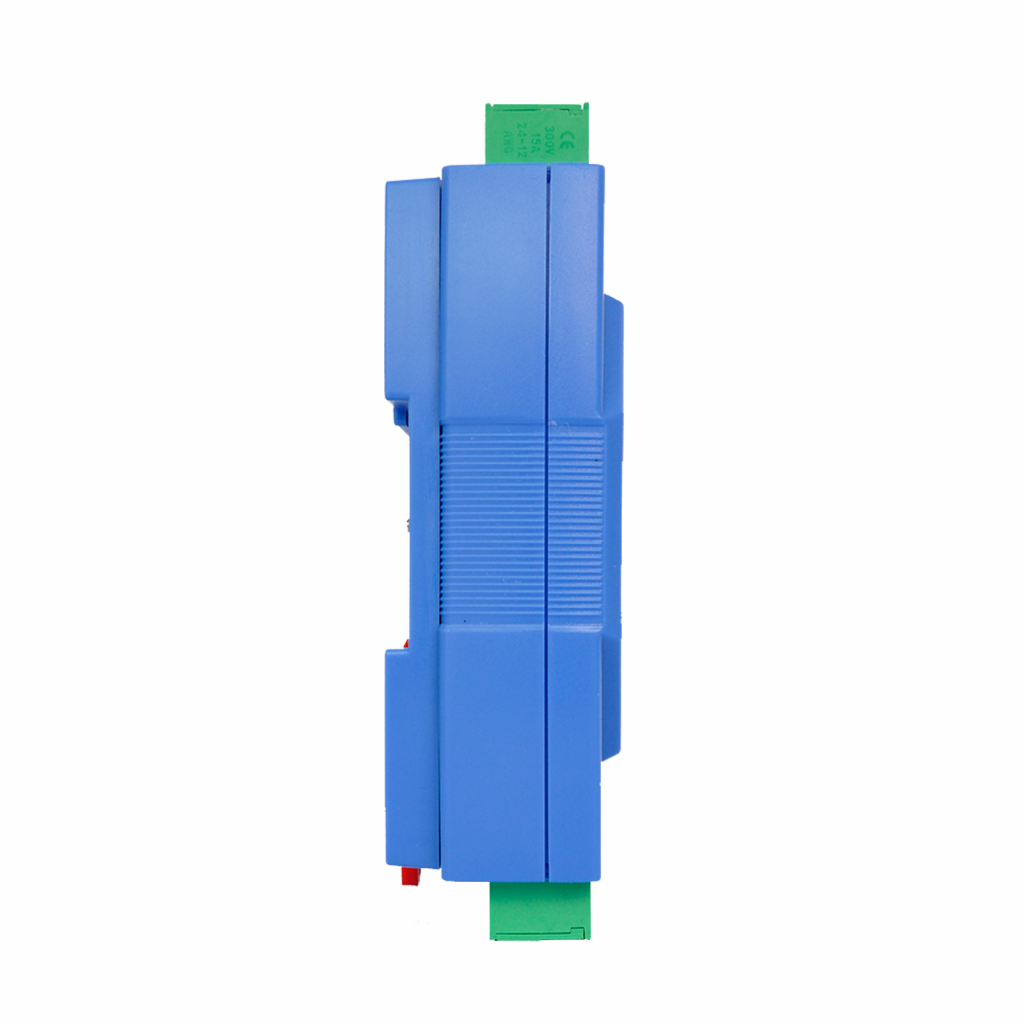

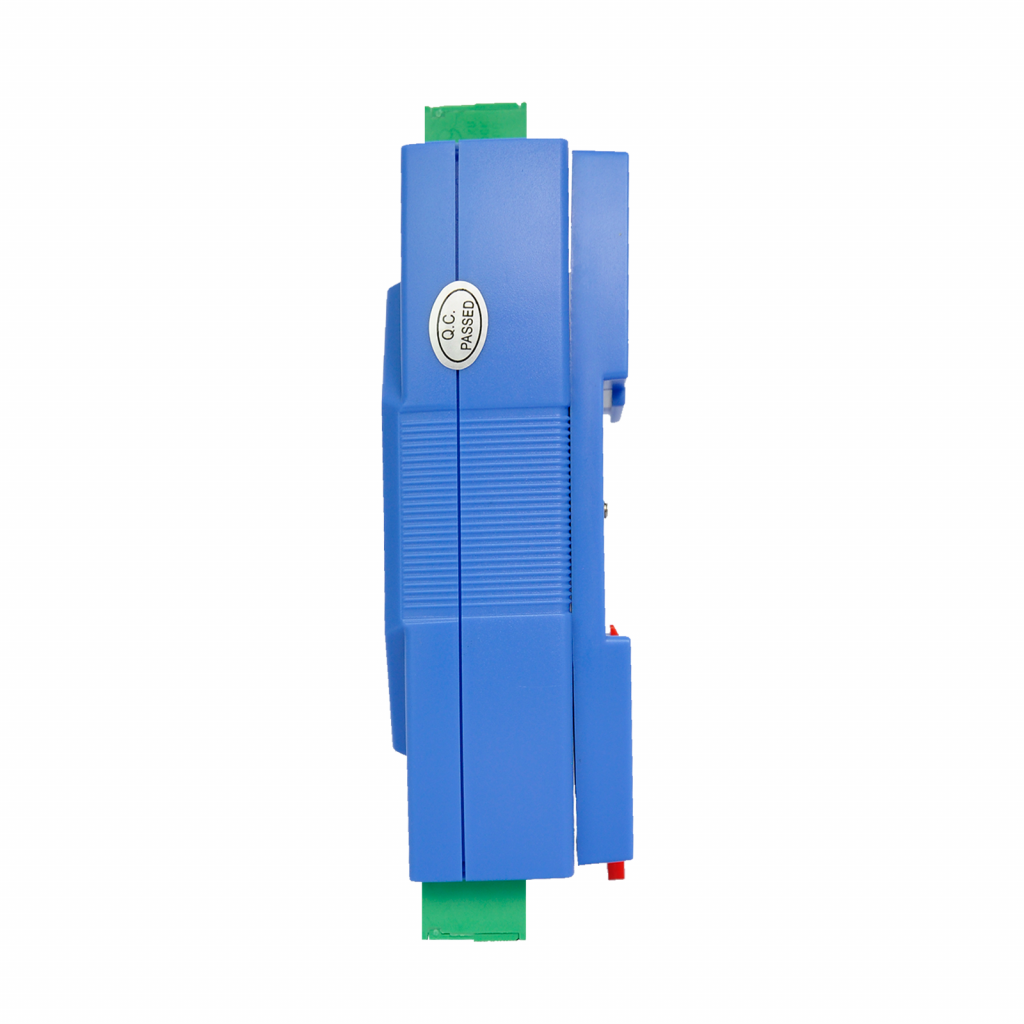

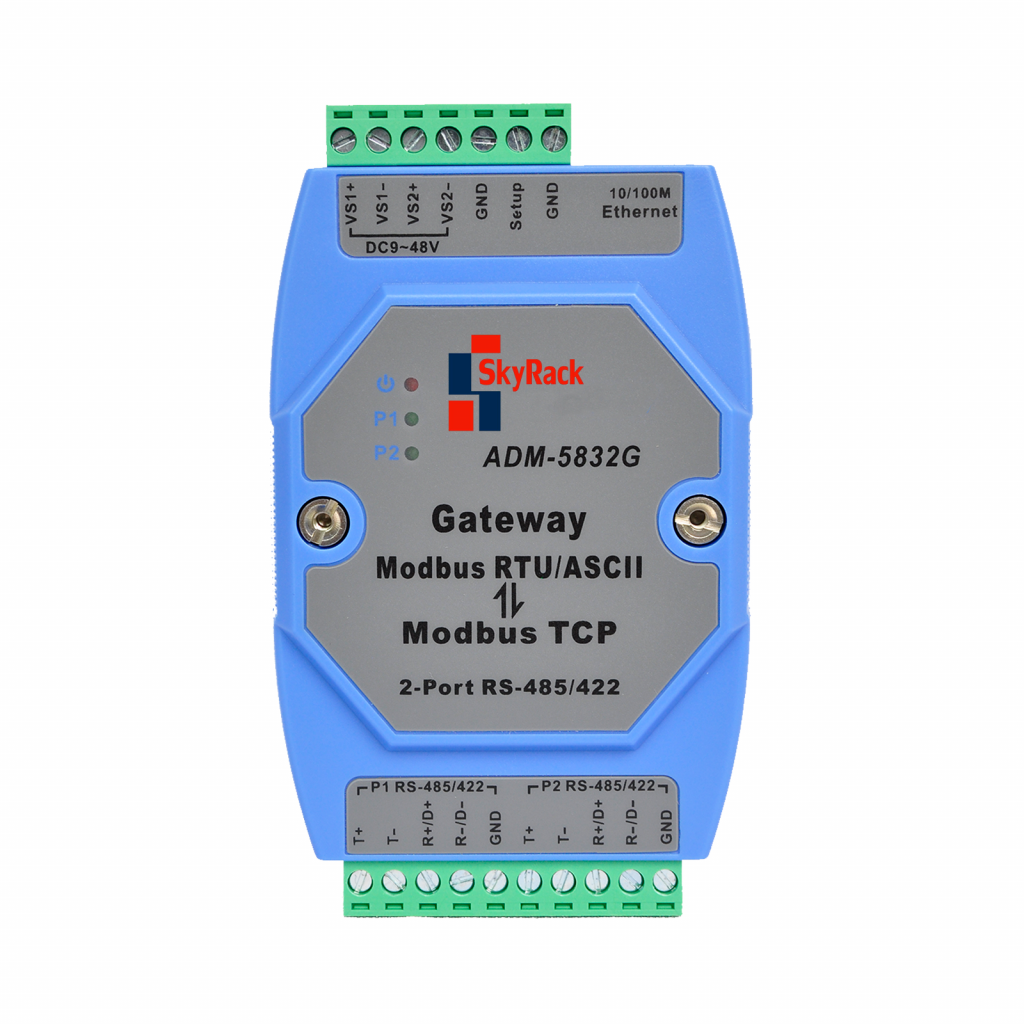

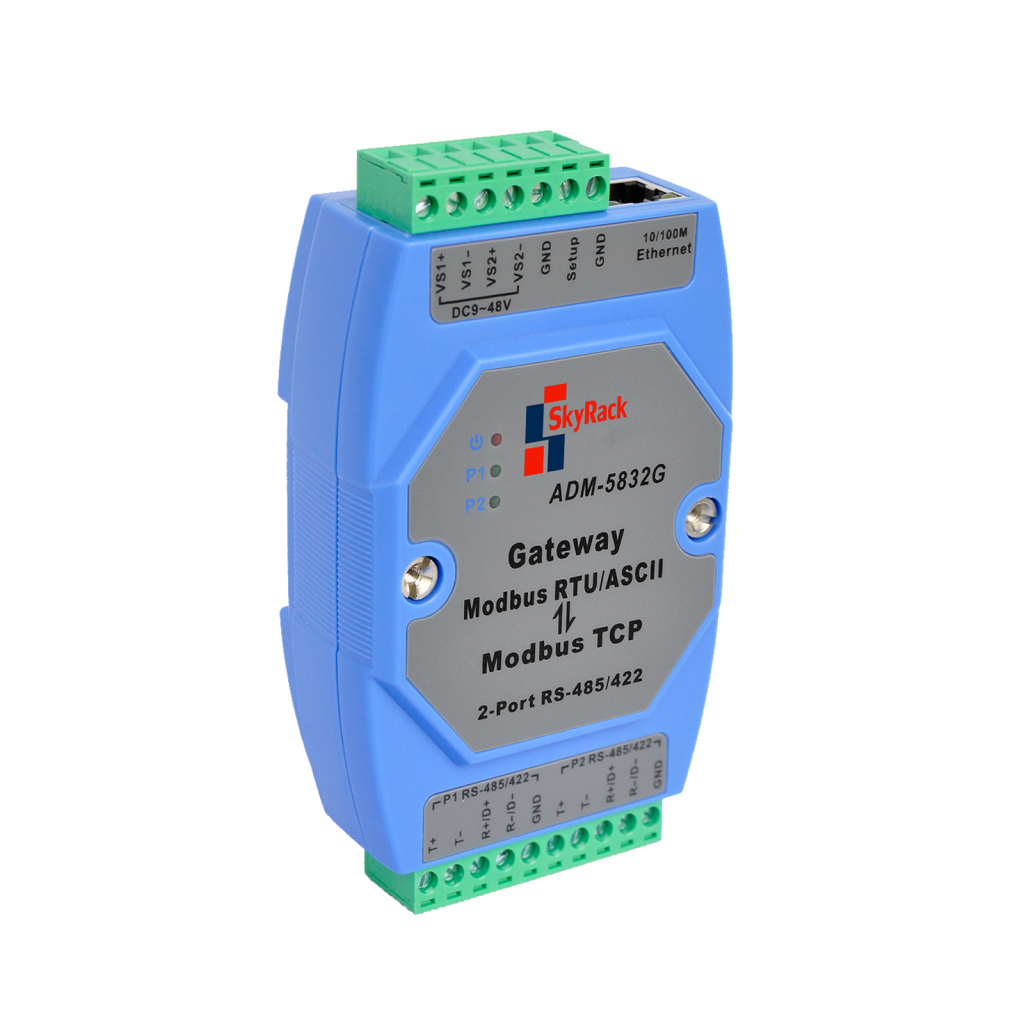

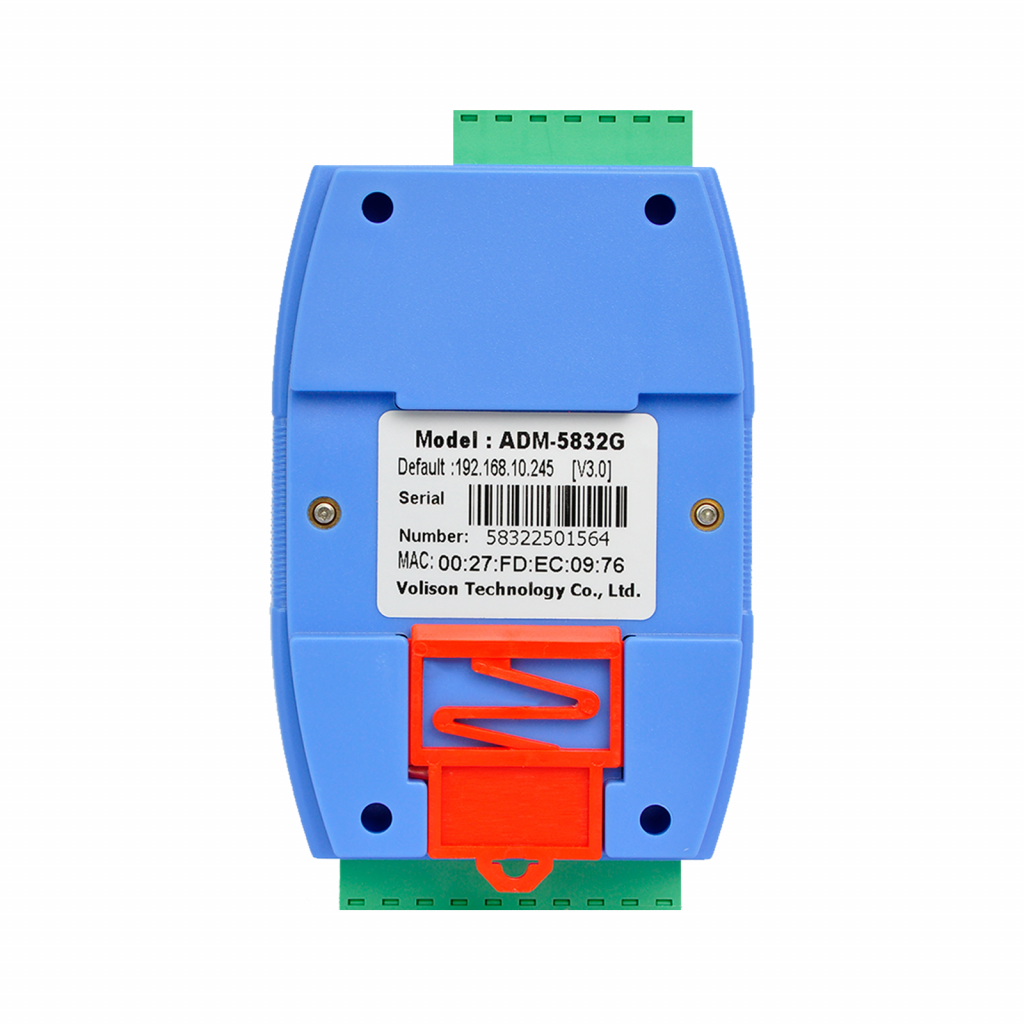

Протокол Modbus является наиболее широко используемым протоколом в электронном промышленном оборудовании и в настоящее время стал общепринятым промышленным стандартом. С помощью этого протокола устройства Modbus (такие как ПЛК, АСУ ТП, ЧМИ и измерительные приборы) могут обмениваться данными друг с другом через сеть или последовательный порт. Однако протокол Modbus, используемый в последовательном порту и сети Ethernet, различается, поэтому для преобразования связи между этими двумя протоколами необходим шлюз. ADM-5832G — это шлюз Modbus, предназначенный для подключения устройств Modbus TCP и устройств Modbus RTU/ASCII.

ADM-5832G выполняет функции 2-портового шлюза Modbus RS-485/422, интегрируя протоколы Modbus TCP, Modbus RTU и Modbus ASCII.

Последовательный порт устройства может быть настроен программно как RS-485, так и RS-422, что позволяет легко подключать устройства Modbus Ethernet к устройствам Modbus с последовательным интерфейсом.

Характеристики

1. 32-битный процессор ARM Cortex-m3

2. 1-портовый Ethernet-интерфейс 10/100 Мбит/с

3. Поддержка двухпоточного последовательного порта RS-485/422, два последовательных порта могут устанавливать разную скорость передачи данных.

4. Можно установить скорость передачи данных (бод), бит данных, стоповый бит и бит четности.

5. Резервный двойной вход постоянного тока 9~48 В

6. Интегрированные протоколы ARP, IP, ICMP, IGMP, UDP, TCP, DHCP, DNS, MODBUS TCP, MODBUS RTU, MODBUS ASCII.

7. 4 режима работы:

RTU_ Master--TCP_ Slaver, TCP_ Master--RTU_ Slaver

ASCII_ Master--TCP_ Slaver, TCP_ Master--ASCII_ Slaver

8. Максимальная поддержка 32 главных станций Modbus TCP и 4 подчиненных станций Modbus TCP.

9. Поддержка двух главных станций Modbus RTU/ASCII и связи Modbus с подчиненными станциями.

10. Функция автоматической адаптации временного интервала символа.

11. Предоставить функцию сопоставления идентификаторов для управления идентификационными номерами хостов.

12. Можно задать локальный порт, целевой IP-адрес и номер целевого порта.

13. Может быть настроено через веб-сервер, Telnet, инструменты конфигурации MG.

14. Поддержка инструментов конфигурации MG.

Операционные системы Windows98/me/NT/2000/XP/WIN7/WIN8/WIN10

15. Промышленный дизайн, может стабильно работать в неблагоприятных условиях.

Технические характеристики изделия

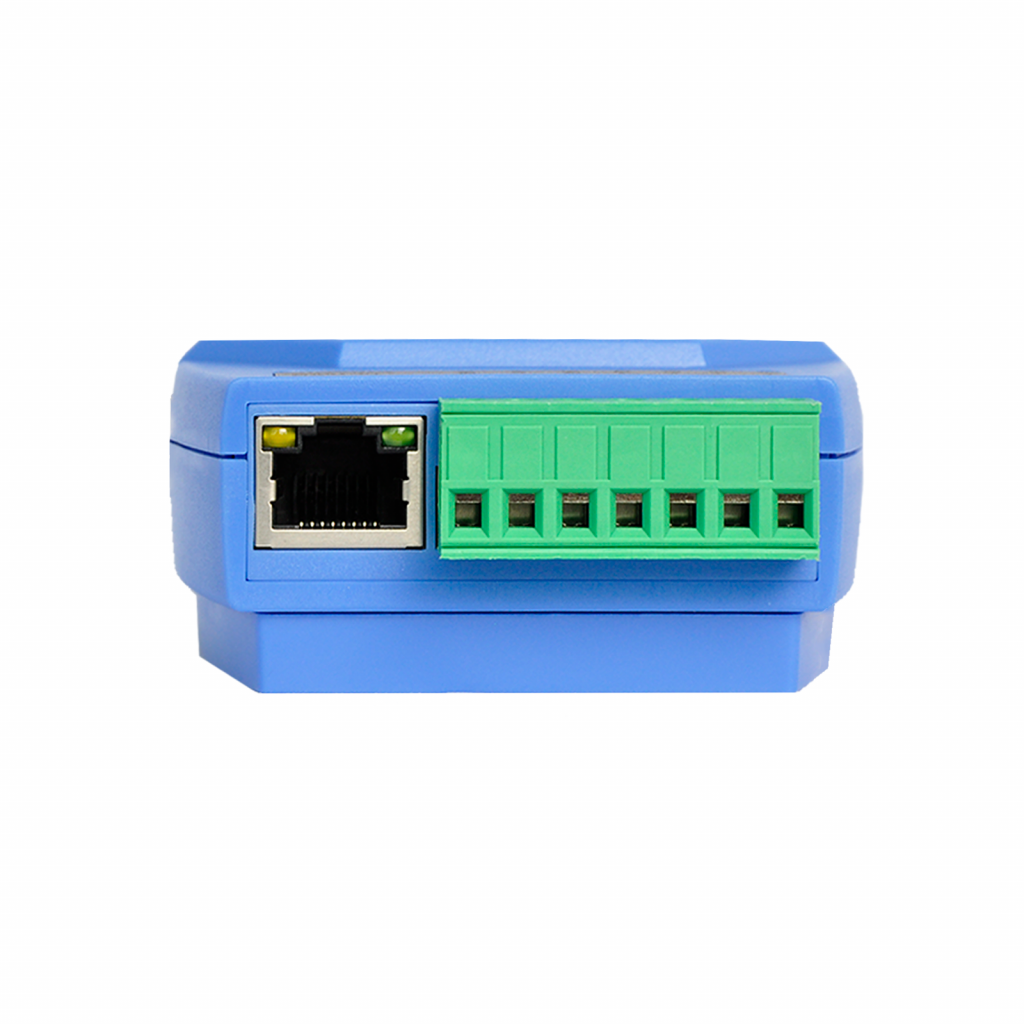

Стандартная комплектация: адаптивный порт Ethernet 10/100 Мбит/с.

Режим связи: полнодуплексный / полудуплексный адаптивный

Дальность передачи: менее 100 метров

Тип интерфейса: RJ-45

Последовательный порт

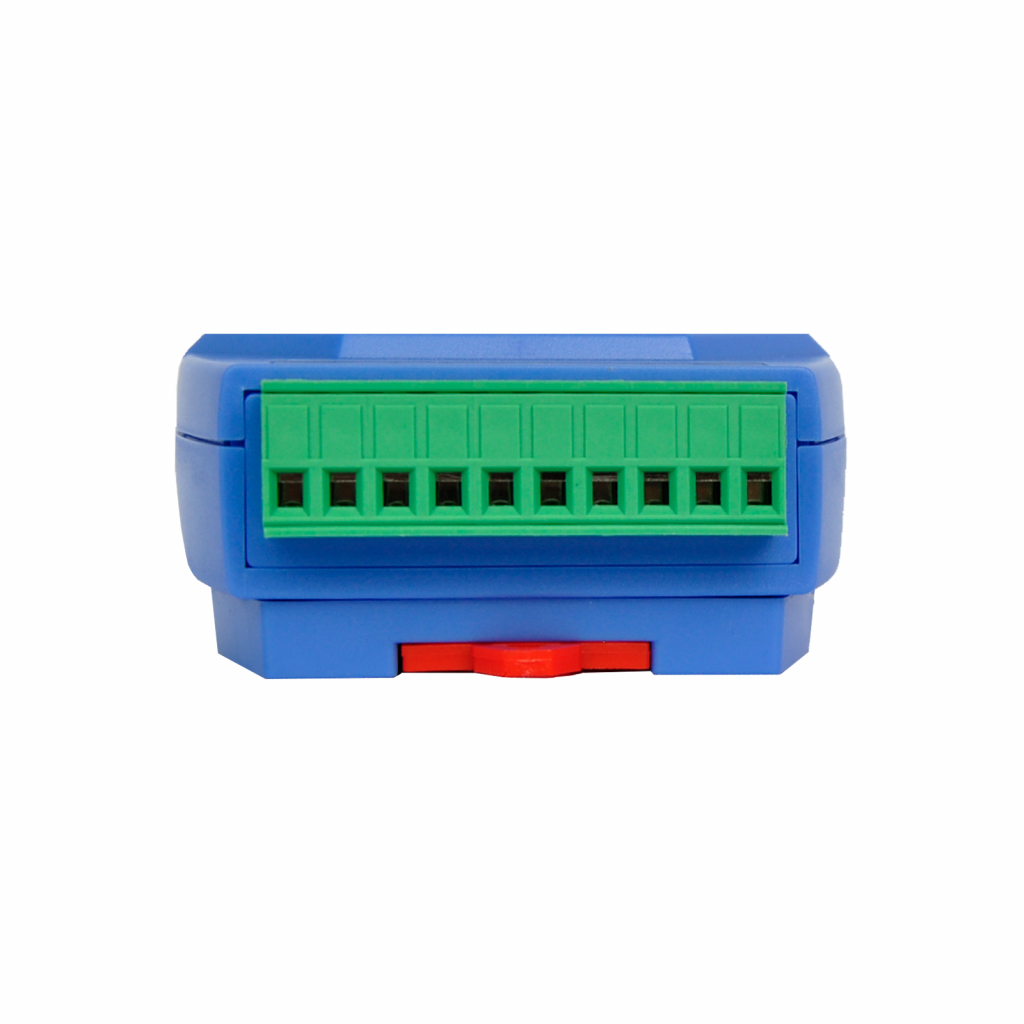

Интерфейс: 2-портовый RS-485/422

RS-422: T+, T-, R+, R-

RS-485: D+, D-

Бит четности: Нет\Четное\Нечетное\пробел\метка

Биты данных: 6 бит, 7 бит, 8 бит

Скорость передачи данных: от 300 до 230400 бит/с.

Управление направлением: RS-485 использует технологию автоматического управления направлением потока данных.

Нагрузочная способность: поддержка терминалов RS-485/422, максимальное количество опрашиваемых узлов — 32.

Дальность передачи: RS-485/422 составляет 1000 метров.

Защита интерфейса: защита от перенапряжения 1500 Вт, защита от электростатического разряда 15 кВ.

Источник питания

Входное напряжение: DC 9~48 В, двойной резервный вход.

Потребляемая мощность: 150 мА при 24 В (макс.)

Окружающая среда

Рабочая температура: от -20°C до 70°C

Температура хранения: от -40°C до 95°C

Влажность при хранении: 5–95% относительной влажности.

Размер упаковки

Длина x ширина x высота: 103 x 72 x 27 (мм)
